תלת מימד: מטינקרקאד להדפסה
ארבעה מפגשים שבהם נעצב, נמדוד, נדפיס ונבדוק — מהרעיון למוצר אמיתי שעובד.
ארבעת המפגשים
⏱️כל מפגש: 20 דקות למידה + 40 דקות עבודה עצמית בזוגות או לבד

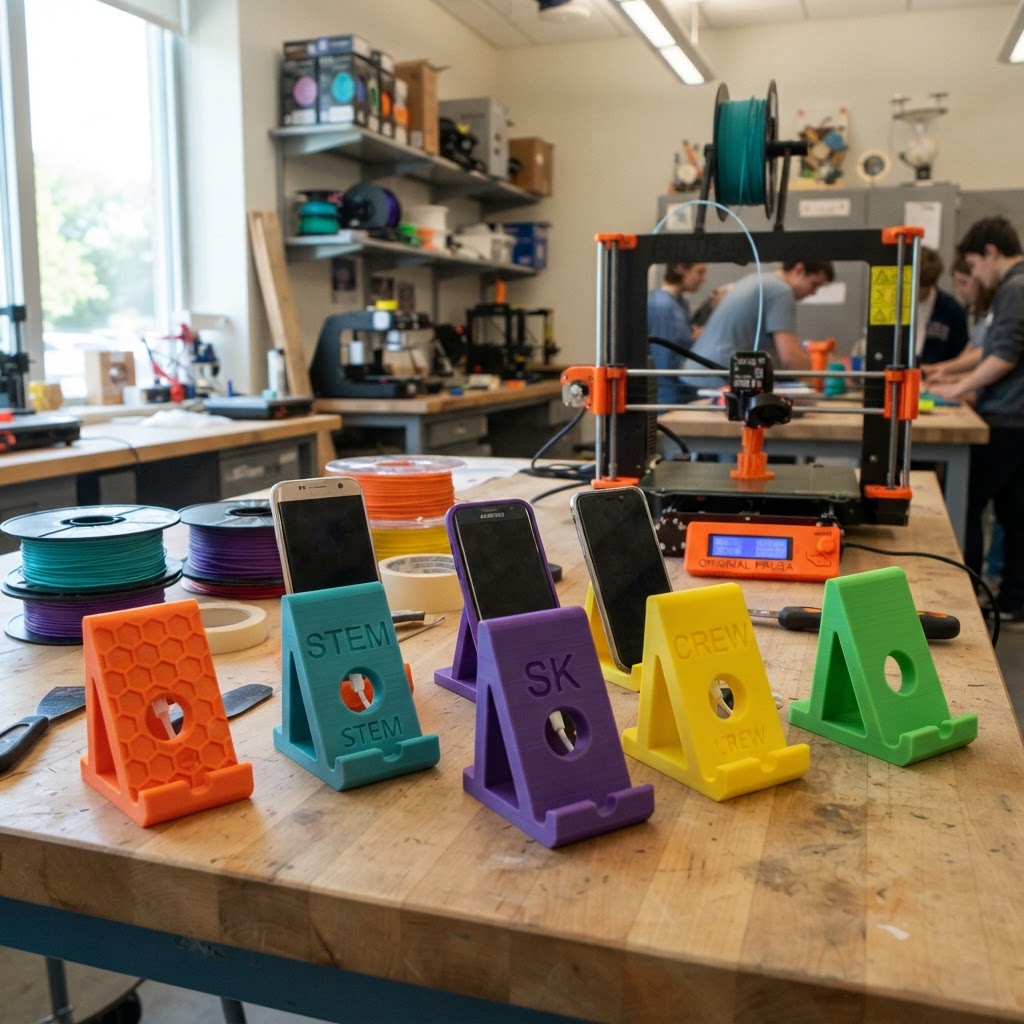

מפגש 1מעמד אישי: המוצר חייב להתאים
מטרה: יישור קו בין כולם + אבחון רמות.
מה בונים: מעמד לטלפון או למשקפיים — עם המידות האמיתיות של המכשיר שלכם.
- מדידה לפני עיצוב (סרגל/קליפר)
- עובי דופן של 2 מ״מ לפחות
- זווית משען
מעמד פשוט עם שני גושים ובסיס, שהטלפון עומד עליו יציב.
חור לכבל טעינה, חורי הפחתת חומר בעיצוב יפה, סמל/דוגמה אישית בחריטה.

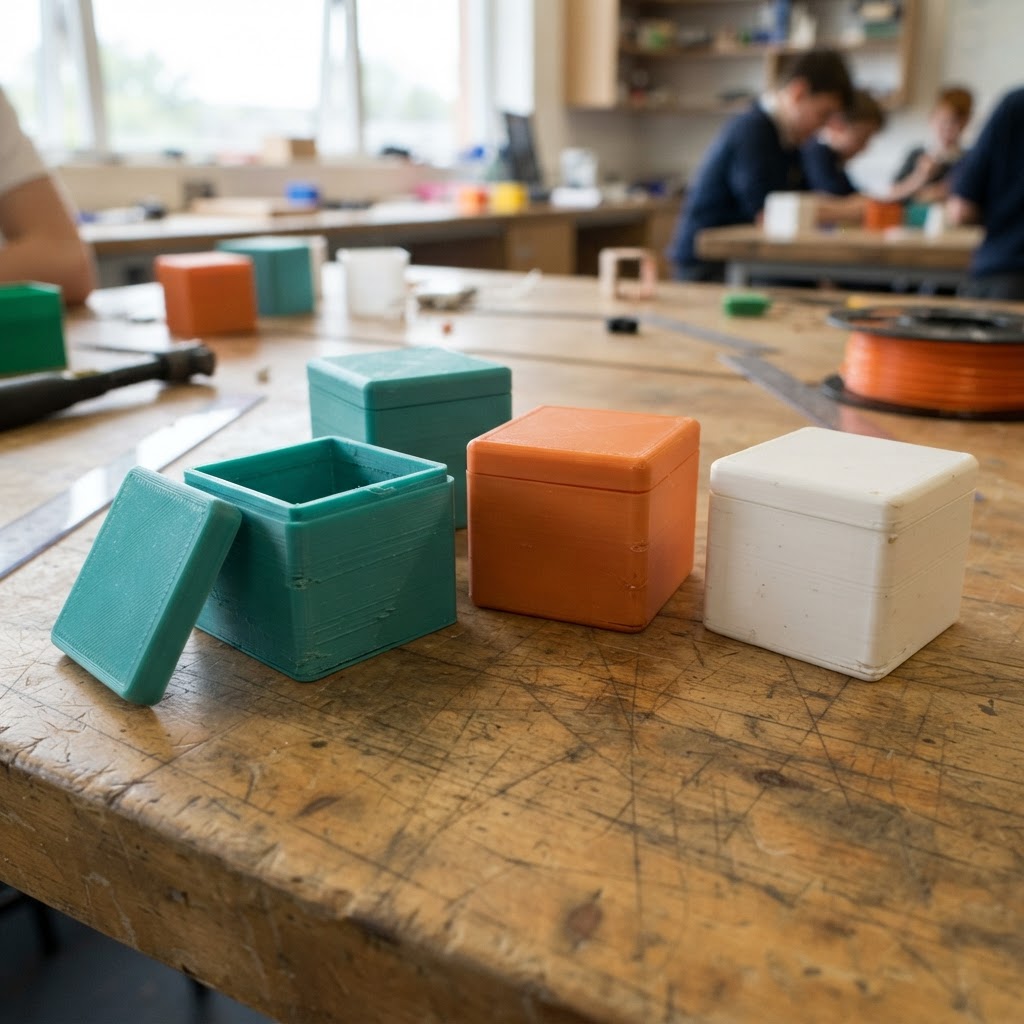

מפגש 2מדע ההתאמה: קופסה עם מכסה
מטרה: ללמוד למה דברים ״לא נכנסים״ — טולרנסים.
מה בונים: קופסה קטנה עם מכסה שנכנס הדוק.
- טולרנס של 0.2-0.4 מ״מ
- מבחן התאמה אחרי ההדפסה
- תיקון ואיטרציה (מודפסים, בודקים, משפרים, מדפיסים שוב)
קופסה עם מכסה שטוח שמונח מעל עם רווח שנמדד.
מכסה שמחליק פנימה (ספינג), חלוקה פנימית לתאים, ציר אחד מודפס.

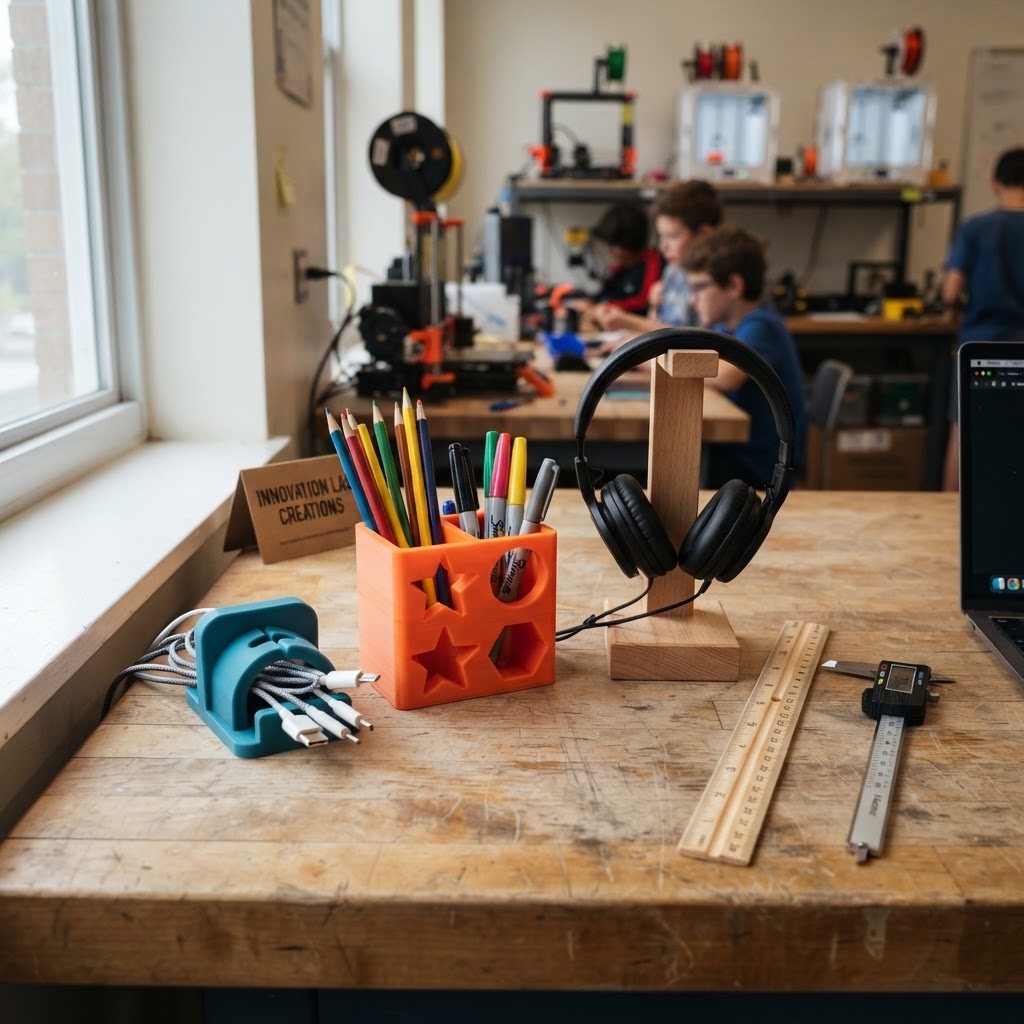

מפגש 3עיצוב למישהו אמיתי
מטרה: עיצוב שמתחיל מהצורך של אדם אמיתי.
מה בונים: מארגן כבלים, מחזיק עטים, וו לאוזניות או פתרון לבעיה קטנה של מורה/בן משפחה שבחרתם.
- שאלות ל״לקוח״ לפני (מה מפריע לך? איפה תשים את זה?)
- עיצוב לפי מקום אמיתי
- חופש עיצוב מלא בצורה ובצבע
אובייקט אחד שימושי עובד.
שני אילוצים אמיתיים שנמדדו בשטח, או סט של שני פריטים תואמים.

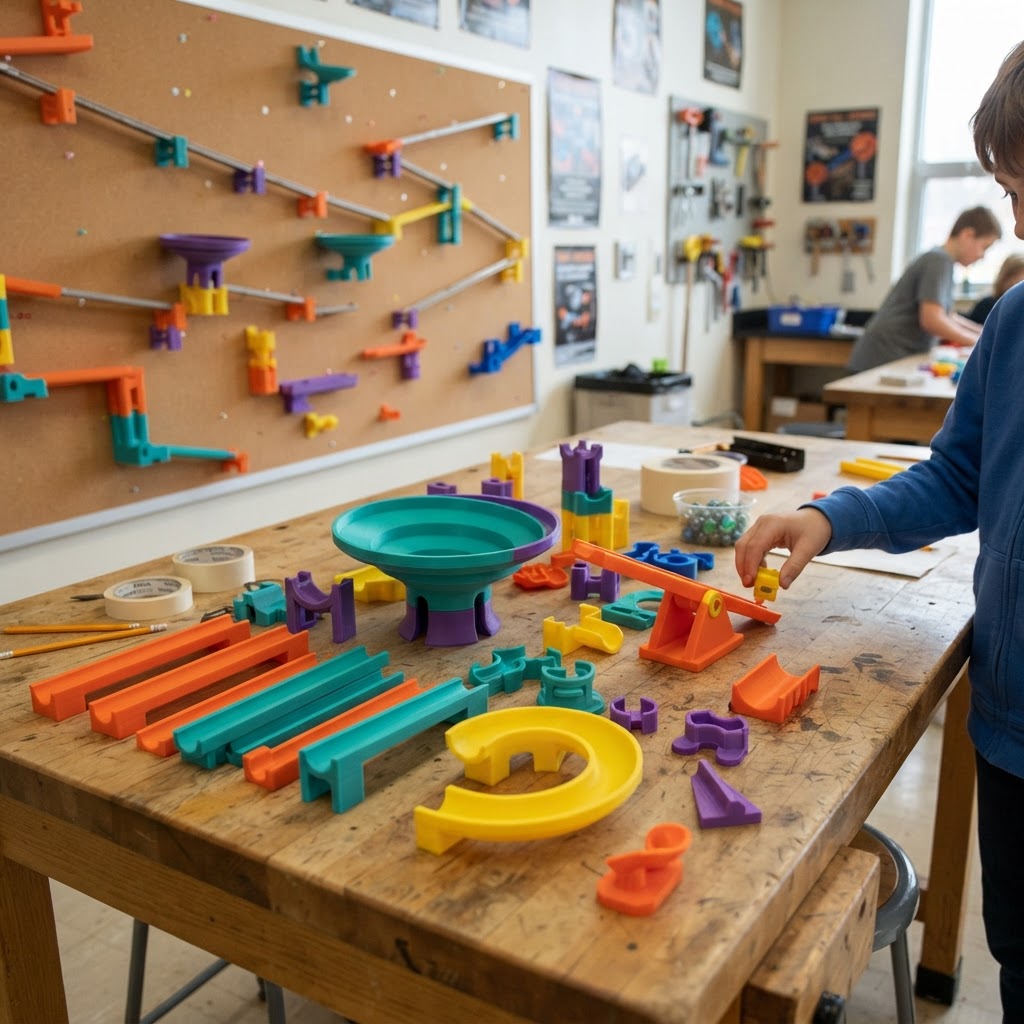

מפגש 4מסלול הכדורים הגדול: עבודת צוות
מטרה: סטנדרטים ועבודת צוות — כל אחד מודול אחד, ביחד מסלול ענק.
מה בונים: מודול למסלול כדורים על הקיר לפי מפרט משותף (גובה כניסה ויציאה קבועים).
- מפרט ממשק משותף
- בדיקת התאמה בין מודולים
- חיבור הכל בסוף — רגע ה״וואו״
מודול מסלול ישר או עיקול שמתחבר לשכנים.
מודול מכני — מקפצה, משפך או סיבוב.
עבודה עצמאית — צעד אחר צעד
זהו המסלול שכל יצירה עוברת, מהרעיון ועד לחפץ שאפשר להחזיק ביד:
💭 חושבים ומציירים
סקיצה על נייר עם מידות.
📏 מודדים
מודדים את האובייקט האמיתי (סרגל/קליפר) ורושמים.
🖥️ בונים בטינקרקאד
מתחילים מהצורות הבסיסיות ומוסיפים פרטים.
✅ מריצים צ׳קליסט לפני ההדפסה
עוברים על הרשימה לפני ששולחים למדפסת (ראו סקשן הבא).
📤 מייצאים STL
מייצאים STL ופותחים ב-Bambu Studio.
🖨️ מדפיסים
מכינים להדפסה ומדפיסים.
🔍 בודקים ביד
נכנס? עומד? יציב? אם לא — מתקנים בטינקרקאד ומדפיסים שוב. זה חלק מהעבודה, לא כישלון!
צ׳קליסט לפני הדפסה
קראו כל שורה לפני ששולחים את הקובץ למדפסת — דקה של בדיקה חוסכת שעות של הדפסה מיותרת.
- דפנות בעובי 2 מ״מ לפחות
- אין חלקים ״מרחפים״ באוויר (או שהוספנו תמיכות)
- המידות נבדקו מול המכשיר/האובייקט האמיתי
- לחלקים שנכנסים זה לזה — הוספתי טולרנס 0.2-0.4 מ״מ
- המודל יושב יציב על השולחן (בסיס שטוח)
- בדקתי שאין צורות שחופפות בטעות
טיפים מהשטח
כמה דברים קטנים שחוסכים תסכולים גדולים:
מדידה טובה = חצי מההצלחה
נסו להדפיס ״מגהץ מידות״ קטן כדי לבדוק התאמה לפני המוצר המלא.
איטרציה זה שם המשחק
לא כל ניסיון ראשון מצליח — גם מהנדסים מדפיסים, בודקים ומתקנים. זה נקרא איטרציה.
עובי וכיוון ההדפסה
עובי וכיוון ההדפסה משפיעים על החוזק — שאלו את המדריך על כיוון ההדפסה לפני ההדפסות הארוכות.
שמרו לפני שינוי גדול
בטינקרקאד: שמרו עותק לפני שינוי גדול, כדי שתוכלו לחזור אחורה.
